家用空调内机组装线

    家用空调外机因体积小，产量高，在线工序多等特点，线体采用常规板链线装配，滚筒线过渡。高度在700~800mm之间。整条线采用无底托板工艺制作，对比老式带木托板线大大降低了线体的成本及减少了线体占地面积，最大产量可做到300台/小时。装配段一般在板链线上操作，而测试段、过渡段采用滚筒线。抽真段、商检段采用环线小车式，空调进出环线采用无缸气缸推动。返修线采用无动力滚筒线。通用配套专机有封箱打包机、成品下线吊机等。
空调内机线采用板链线装配，商检一种采用滚筒线运行，吊空悬挂链式同步检测系统，此方式可检测内机四项安全性能：绝缘电阻、耐电压、接地电阻、泄漏，电气性能及其它等。另一种采用带电式板链测试，只能检测电气性能。隔音房外铺玻璃钢，内置2mm阻尼涂料层、玻璃隔音棉层、高密度板、方通骨架等，可降低噪音15分贝。
技术参数：产品规格：          产量         台/小时

         抽真空时间：        商检时间：

         抽真空控制方式：每个真空台车能独立的抽真空并自动判定合格与否并以指示灯显示
         商检控制方式：通过扫描方式实现自动运行监测、并储存数据
         前端装配工位数:        、中端装配工位数       、后端装配、包装工位数

          线体尺寸：H750*W800(参考)
          支架材质：钢扁通支架、铝合金护边导轨
          板链节距：100mm、板链材质：镀锌板W98mm
          滚筒间距：120mm，滚筒材质：Φ60不锈钢
          电力：3相5线制 AC380V 50HZ 电压波动10%

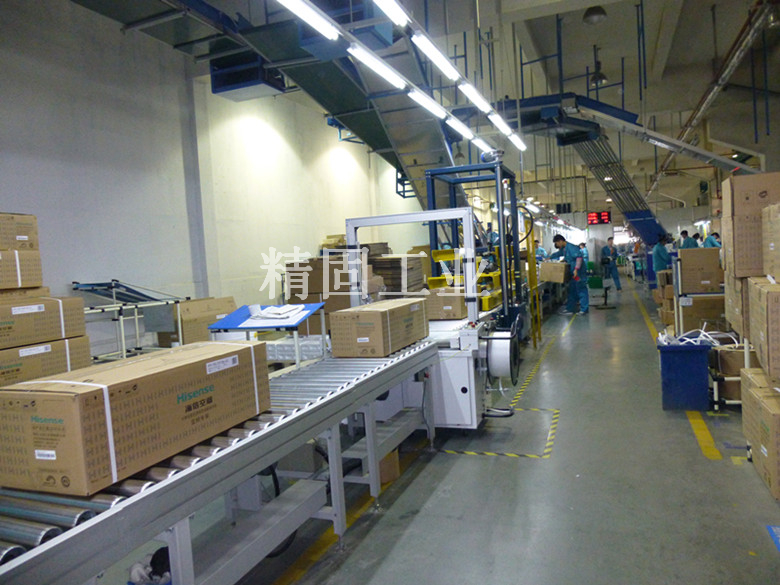

   参考图：

最先进的设计理念，最合理的布局，最快的流水线
实现远程监控，充分利用厂房空间，节拍可达到13秒
